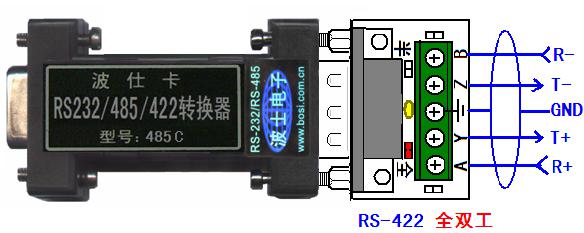

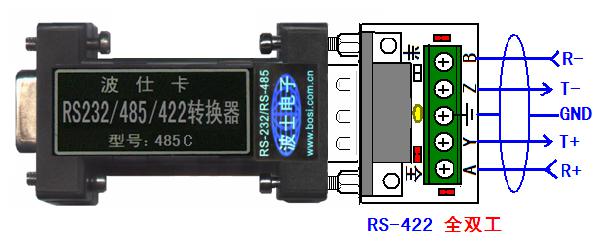

樓主(閱讀：4322/回復：0)波仕卡485C轉換器的使用技巧485C是國內著名串口通信方案供應商波仕卡公司的一種無源RS-232到RS-485/422轉換器。該產品雖然堪稱經典，但是經過多年改進，現在已經具有許多功能。本文介紹4種基本使用技巧。 1、 判斷RS-232串口是否有信號 將485C的DB-9孔頭直接插到標準RS-232針座上，看接線端子上的LED燈是否亮即可判斷RS-232口是否有信號。由于485C從RS-232口的信號上竊電，所以RS-232有信號則LED燈就亮。這樣同時也可以判斷485C基本上是好的，因為至少485C的竊電電路部分是工作正常的。 2、 識別RS-232口的COM串口號 使用“串口調試助手”或者其他串口測試軟件。在軟件面板上選擇不同的COM口號碼，發送任何數據看接收框是否顯示數據。如果COM口號碼與外插485C轉換器的RS-232串口號碼一致，則會在軟件的接收框顯示同樣的數據。 3、 作為RS-232到半雙工RS-485轉換器使用 端子端子板中間紅色的是跳線。“全/半”的跳線選“半”，并且將A-Y、B-Z通過跳線短接，就是一個半雙工轉換器。 4、 作為RS-232到全雙工RS-422轉換器使用 “全/半”的跳線選“全”，并且將A-Y、B-Z通過跳線斷開，就是一個全雙工轉換器。這種全雙工的優勢在于支持全雙工多機通信。 歡迎使用串口論壇 波仕與您暢游RS232/RS485串口的世界
|
