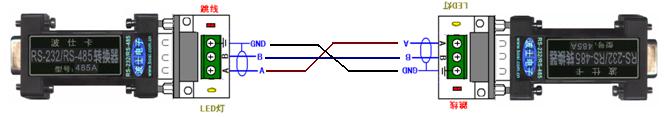

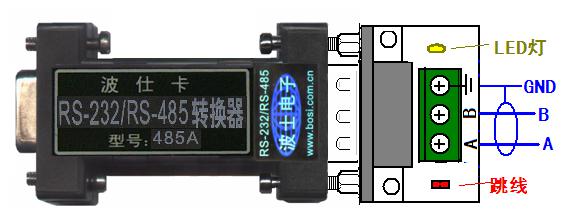

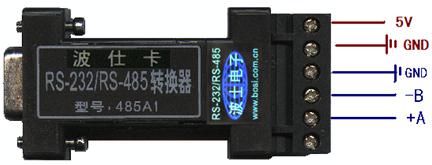

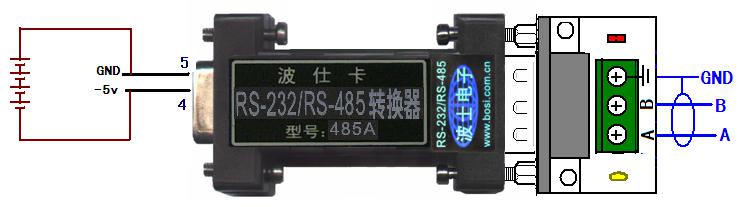

樓主(閱讀：4558/回復：0)波仕卡485A轉換器的使用技巧485A是國內著名串口通信方案供應商波仕卡公司的一種無源RS-232到RS-485轉換器。該產品雖然堪稱經典，但是經過多年改進，現在已經具有許多功能。本文介紹4種基本使用技巧。 1、 對外提供5V電源 485A1是485A轉換器的另外一種封裝形式，就是一體式的，把接線端子與轉換器做成為了一體。485A1的接線端子帶5V和GND，可以對外提供微弱的電流，不超過5V 20mA，可以驅動LED燈、邏輯電路和微功耗單片機.485A也有這個功能，分別是DB-9針端的5腳（+5V）和4腳（GND）。注意這個電源的GND與RS-485的GND是一樣的，是內部短接的，與RS-232的GND也是一樣的。 2、 判斷RS-232串口是否有信號 將485A的DB-9孔頭直接插到標準RS-232針座上，看接線端子上的LED燈是否亮即可判斷RS-232口是否有信號。由于485A從RS-232口的信號上竊電，所以RS-232有信號則LED燈就亮。這樣同時也可以判斷485A基本上是好的，因為至少485A的竊電電路部分是工作正常的。 3、 作為RS-232到半雙工RS-485轉換器使用 端子端子板中間紅色的是跳線，由于選擇是否接120歐姆終端電阻，這個電阻已經焊接在接線端子板的反面。一般不短接跳線，就是無需加終端電阻。只有在距離較遠，速率比較高時才需要。485A就是一個半雙工的RS-232/RS-485轉換器。 4、作為有源RS-232/RS-485轉換器使用 一般我們只知道485A是一種無源轉換器，其實它也可以有源使用。外接電源有2種接法，就是分別從RS-485端和RS-232端接電源。 從RS-485端外接電源比較簡單，與第2節介紹的對外提供5V電源的接法一樣。不過現在是從外部加進5V電源而不是輸出5V電源，雖然5V和GND端子的引腳分配一樣。 從RS-232端外接電源有點麻煩，必須使用DB-9/DB-9轉接頭并且焊接電源線。特別注意的是，外接電源是DB-9孔的4腳接—5V（相對5腳GND），所以一般要使用隔離電源。將隔離5V電源的正極接GND，負極接4腳，或者使用4節1.5V電池。 歡迎使用串口論壇 波仕與您暢游RS232/RS485串口的世界
|
