半雙工RS-485和全雙工RS-422本來是用于延長RS-232的通信距離的，用2根線（RS-485）或者4根線（RS-422）就可以將RS-232的通信距離延長到1200米（9600bps時）。如果距離太遠了，布線就可以會混淆，比如不知道到底哪一根是A、哪一根是B。這就牽涉到RS-485及RS-422自動交叉連接技術。本文將分別以波仕485A和485D型RS-232/RS-485轉換器為例來講解RS-485和RS-422總線的自動交叉連接問題。

1、RS-485的自動交叉連接方法

波仕485A轉換器的RS-485有2根信號線為A 和B，簡單的定義就是電平高的一根為A，低的為B。如果RS-485總線傳輸了很遠之后，A和B搞混了，不是搞反了，那么用如下的方法實現RS-485的自動交叉連接，正反都可以正確地接入波仕RS-232/485轉換器，就是將無極性的RS-485變?yōu)橛袠O性的。原理與交流電壓的整流電路一樣。建議4個二極管選用低壓降的鍺二極管。

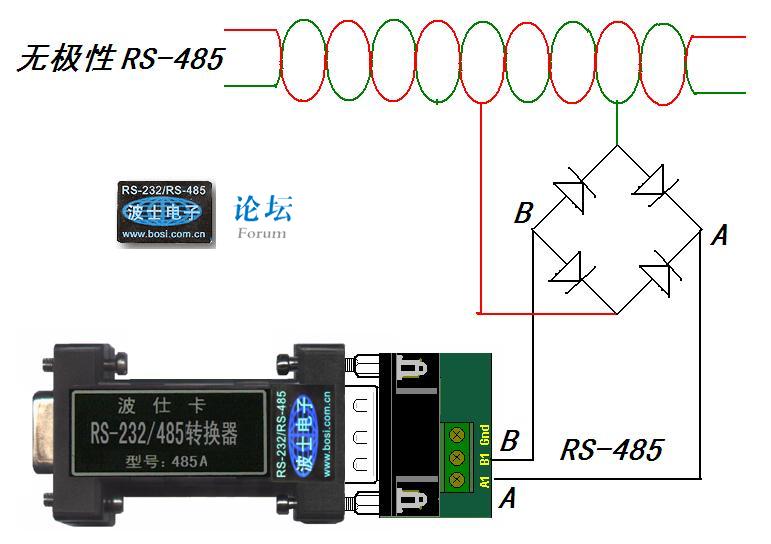

圖1

     圖1中的RS-485總線有紅色和綠色2根線，無論A-紅色、B-綠色還是A-綠色、B-紅色，只要加了4個二極管就都可以正確接到485A轉換器的RS-485口。

2、RS-422的自動交叉連接方法

要實現RS-422的自動交叉連接，就牽涉到2個交叉：1、信號極性的交叉；就是T+與T—的自動交叉、R+與R-的自動交叉；2、發送與接收的自動交叉，就是發送作為接收、接收作為發送。其中信號極性的自動交叉與圖1的一樣。在RS-422信號中，發送信號標記為T+與T-，接收信號標記為R+與R-，其實每組就是單方向的RS-485。下面重點介紹發送與接收的自動交叉。

要實現RS-422的發與收的交叉，就必須要求RS-422的兩對信號都具有發與收的功能，就是相當于兩對RS-485。目前我們所知道的轉換器有波仕485D。

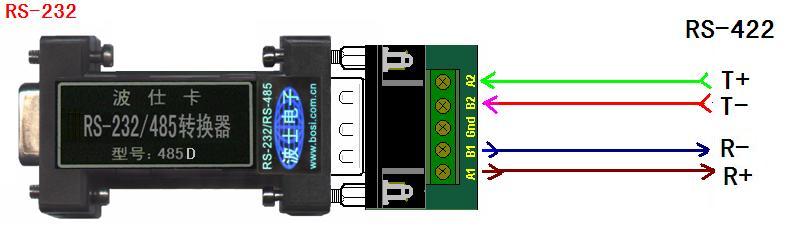

這是典型的一對一的RS-422通信，RS-232口接一個485D轉換器，中間的RS-422總線有4根線。485D的RS-422的特點在于它就是2組RS-485（A1/B1與A2/B2），也就是不分發與收，但是卻可以實現同時發與收。圖2中的接法為：近端A1---遠端R+、近端B1---遠端R-、近端A2---遠端T+、近端B2---遠端T-。每一組RS-485的A與B均可以按照本文第1節介紹的方法加4個二極管實現自動交叉連接。

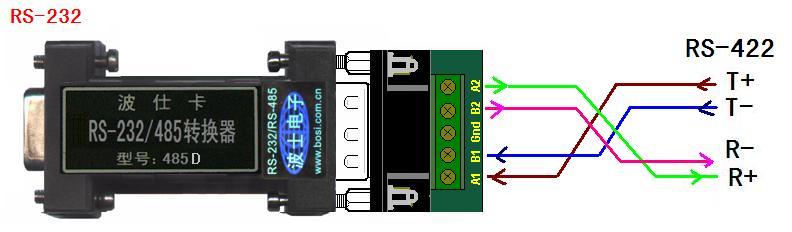

          圖3

  圖3與圖2的區別在于發送與接收更改了交叉連接。圖3中的接法為：近端A1---遠端T+、近端B1---遠端T-、近端A2---遠端R+、近端B2---遠端R-。同樣，每一組RS-485的A與B均可以按照本文第1節介紹的方法加4個二極管實現自動交叉連接。  以上可以看出，485D的A1/B1和A2/B2既可以作為接收，也可以作為發送，所以具有收發自動交叉功能，就像100M以太網RJ45接口的直連/交叉自動適應功能一樣。    本文介紹的RS-422交叉的方案還沒有實現A1與A2的自動交叉、B1與B2的自動交叉。要實現這個功能，請參考485D的單環自愈接線方法。
