      波仕RS-232/RS-485/RS-422轉換器都可將RS-232通信距離延長至1.2Km以上（9600bps時）。都可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡。

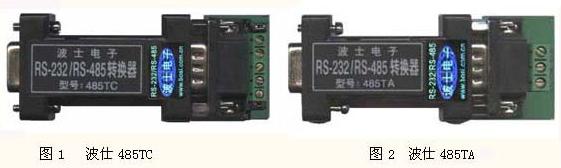

      波仕的485TC和485TA轉換器外形都為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（針座）上。PC機RS-232串行口的DB-9芯連接器引腳分配如下：2-RXD(收),3-TXD(發),5–GND(地)。 產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！      RS-485為半雙工通信方式。RS-422為全雙工方式。485TC為全雙工半雙工通用型（圖1）。485TA為半雙工型（圖2）。均內置600W抗雷擊浪涌保護器。

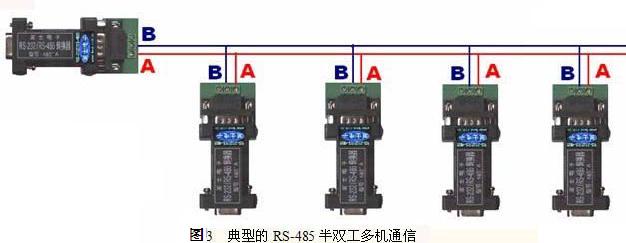

一、典型的RS-485總線式通信方式最典型的RS-485多機通信就是總線式的通信（圖3）：所有RS-485節點全部掛在一對RS-485總線上。實際上還有一根GND地線。注意RS-485總線不能夠開叉、但是可以轉彎。

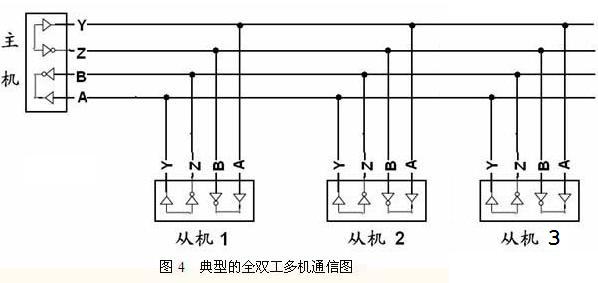

二、典型的RS-422總線式通信方式RS-422是全雙工通信方式，也就是說發送（Y、Z）與接收（A、B）是分開的，所以能夠同時收發。RS-422有時也稱為“全雙工的RS-485”，或者“RS-485的全雙工方式”。總線式的全雙工多機通信圖如圖4。注意不是所有的RS-422都支持全雙工多機通信的。波仕的485C系列轉換器是少有的能夠支持全雙工多機通信的、而且全雙工半雙工通用的轉換器。RS-422總線信號也可以標記為：T+（Y）、T-（Z）、R+（A）、R-（B）。只有可以支持全雙工多機通信的RS-422口可以簡單的將T+與R+短接為A、T-與R-短接為B，比如485C。

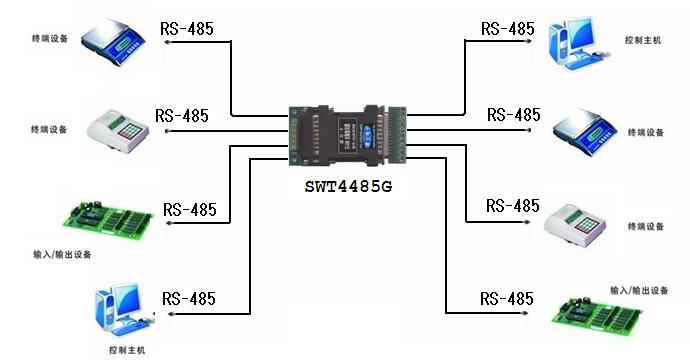

三、蜘蛛形RS-485多機通信方式　　  要實現RS-485的蜘蛛組網（如圖6），必須采用RS-485的交換機（SWITCH）。波仕的RS-485光隔4拖4口SWITCH（型號SWT4485G）用于組成RS-485蜘蛛形網。SWT4485G還實現RS-485的上、下位機之間的光電隔離。      SWT4485G有4個上位機RS-485口和4個下位機RS-485口。 SWT4485G的上位機、下位機側各自的4個RS-485口可以分別接4路RS-485總線。    當4路上位機或下位機RS-485總線中有一個、二個甚至三個RS-485短路或者燒壞時，SWT4485G的RS-485仍然可以與剩余的正常的RS-485總線通信。使用SWT4485G組網后，保證某一路或多路RS-485總線損壞后不影響其它總線的正常通信！

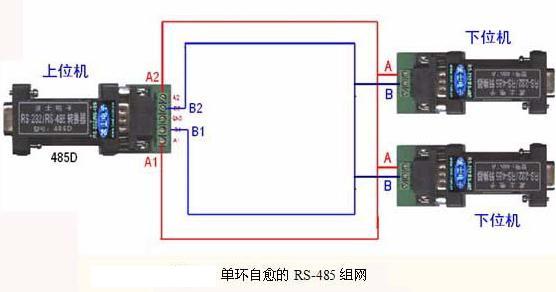

波仕還有1拖8路的RS-485集線器（HUB8485G）。集線器可以認為是交換機的一種特例，就是其中一側只有一路RS-485（或RS-232）。HUB8485G的上位機可以是RS-485，也可以是RS-232，所以HUB8485G可以直接從PC機的RS-232口分出8路RS-485。　　四、單環自愈RS-485多機通信方式　　單環自愈的RS-485組網方式是由波仕電子在世界上首次提出。單環自愈的RS-485網大大增加了RS-485總線的通信可靠性。解決了RS-485總線斷線、接線接頭不牢等導致RS-485通信中斷的問題�！　〔ㄊ说�485D是一種具有單環自愈功能的1路RS-232到2路RS-485的轉換器。RS-485總線可以是直線或者曲線，但是不能繞成為環形。有了波仕485D轉換器將1路RS-232轉換成為2路RS-485的轉換功能后，RS-485的2路輸出開叉成了2路并在遠端閉合。這就是單環自愈的RS-485組網。如圖7所示。圖中雖然有兩根RS-485信號線（紅線A和蘭線B），但是它們實際上都是一個環路的RS-485信號，所以稱為單環。自愈的特性表現為：當RS-485信號線有斷線時，比如圖中的紅線A和蘭線B中有一根斷開甚至兩根都斷開時，任何一個下位機的RS-485的信號A仍然可以從沒有斷開部分的紅線連接到485D的A1或者A2、任何一個下位機的RS-485的信號B仍然可以從沒有斷開部分的蘭線連接到485D的B1或者B2。

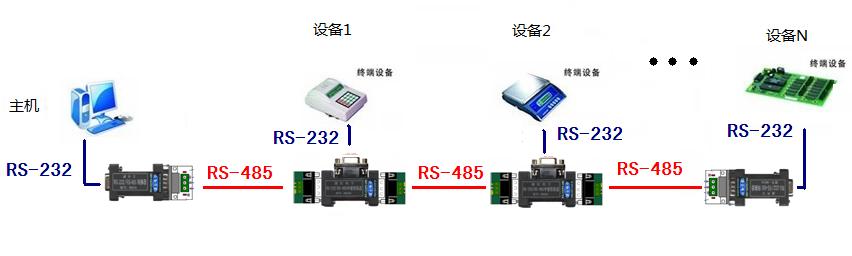

五、用中繼轉換器485A2構成的不限距離和不限節點的RS-485總線

在下一代RS-485總線中，每接一個485A2型RS-232/RS-485中繼轉換器，RS-485信號都得到了中繼增強，所以這種RS-485總線不再受一條RS-485總線最遠1200米的限制，而是當接N個轉換器時就可以達到1200米的N倍距離，N不受限制。傳統的RS-485總線有接負載個數的限制，比如128個，就是同一條RS-485總線中最多掛128個RS-485口。使用N個RS-232/RS-485中繼轉換器構成的RS-485總線中，由于接入的中繼轉換器將RS-485總線分開為了N段（每一段之間相當于有一個中繼器），所以當接N個中繼轉換器時就可以達到128×N倍的負載個數，而且N不受限制。簡單地說，下一代RS-485總線的每一個節點都帶中繼功能，在加入一個RS-485節點的同時增加了驅動，包括傳輸距離和負載能力。
